原礦及尾礦中金含量的測定數(shù)據(jù)對于黃金礦山實驗室至關(guān)重要。下面分享兩種推薦的測定方法。相比化學(xué)法，應(yīng)用測金儀等分析儀器測試更方便快捷，礦山實驗室可以根據(jù)自身條件選擇合適的方法。

一、 泡沫吸附--硫脲解脫--火焰原子熒光光譜法測定礦石中金的含量

1．燒樣：稱取10.00~20.00克磨碎烘干的試樣于100ml瓷坩堝中，從低溫升至650℃灼燒2小時（中間攪拌一次）。

2．溶解：取出試樣冷卻，移入250ml錐形瓶中，用少許水潤濕，加入60ml王水（1+1），加熱微沸并蒸至體積約為20ml左右，取下冷卻。注意：用王水溶解礦樣，溶解時間不易過長，溶解溫度不易過高，一般30～40分鐘，保持微沸狀態(tài)。

3 吸附：在冷卻后的溶液中加入80ml水及一塊泡沫塑料（約重0.3g），蓋上膠塞，在振蕩器上振蕩30分鐘，取出泡沫塑料，用濾紙將水分吸干。

泡沫塑料吸附條件的選擇：溶液中的酸度以10～20％為宜，鹽酸、王水介質(zhì)均可。酸度太大，對泡沫塑料有腐蝕作用，金的吸附率也會下降。溫度不宜過高，否則吸附率下降。當溫度超過30℃，泡沫塑料對金的吸附率明顯下降。

4．解脫：將吸附有Au的泡沫塑料放入已盛有10～25ml硫脲溶液（1％）的比色管中，在沸水浴中保持30分鐘，趁熱用大頭玻璃棒多次擠壓泡沫塑料，使解脫液均勻。取出泡沫塑料，溶液冷卻至室溫，干過濾。

5．火焰原子熒光測金儀測定。

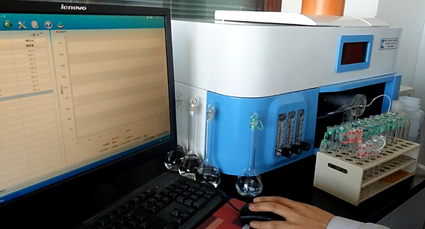

應(yīng)用黃金礦山測金儀測試金元素含量

注意事項：

1 不同廠家和批次的泡沫塑料，對Au的吸附效果有所差異，同批試樣宜采用同樣的泡沫塑料，標準系列與試樣同時吸附，可以消除部分由于泡沫塑料吸附率波動引起的誤差。

2．泡沫塑料吸附的適宜溫度為20～35℃之間，若室溫低于20℃，需延長吸附時間。

3．用硫脲解脫時，也可使用10g/L硫脲+HCl（1+99）溶液解脫。

4．對于含量很低的樣品，例如：尾礦、礦渣等在解脫時，可以進一步減少解脫液的體積，以及在測定過程中，適當增加負高壓。

二、活性炭吸附--硫代硫酸鈉滴定測定礦石中金的含量

1．溶解：稱取礦樣10～50g（根據(jù)礦樣含金量而定）于400ml燒杯中，加王水（1+1）80～120ml，在砂浴上加熱溶解45～60分鐘。溶解體積到30～40ml，取下，用溫水洗凈表皿并稀釋至200～250ml，搖勻，待抽濾。

2．吸附：先將吸附柱裝在抽濾桶上，放入抽濾板，邊加紙漿邊抽濾，加至抽干后紙漿厚度達4毫米時，倒入混有0.5～1.0g活性炭的紙漿，抽干后使總厚度為8～12 毫米。于吸附柱上端裝上布氏漏斗，漏斗中鋪一張定性濾紙，用水潤濕，加入少量紙漿抽干。

將待抽濾后的試樣溶液慢慢注入布氏漏斗中，進行抽濾和吸附。以溫度為40～50℃的2％鹽酸洗凈燒杯，并洗滌殘渣6～8次。抽干后取下布氏漏斗，用溫?zé)岬姆瘹滗@洗滌活性炭層4～5次，用溫?zé)岬?span>2％鹽酸洗4～5次，后用溫水洗8～10次。

停止抽濾，取下吸附柱，用玻璃棒把活性炭與紙漿混合物取出，移入瓷坩堝中，用小塊濾紙擦凈吸附柱內(nèi)壁上附著的少量炭粉，并放入坩堝中。

注：紙漿能強化碳層的結(jié)構(gòu)，起到吸附金的支持載體作用，可以使金的平均吸附率達到99％以上。

3 灰化：先于低溫電爐上灰化后，移入預(yù)先升溫到700℃的高溫爐中進行徹底灰化。取下，冷卻。

4 復(fù)溶：在冷卻后的礦樣中加25％氯化鈉溶液3~4滴，沿坩堝壁加王水2毫升，在水浴上溶解，蒸發(fā)至無酸味，取下冷卻。然后每次加鹽酸1毫升，在水浴上反復(fù)蒸干兩次。取下，趁熱加7％的醋酸3~5毫升溶解鹽類。

5 滴定：上述溶液冷卻至室溫后加氟化氫銨約0.1克，搖勻。加2％EDTA溶液5滴，碘化鉀0.2~0.5克，搖勻并立即用硫代硫酸鈉 標準溶液滴定至微黃色，加入淀粉溶液0.5毫升，繼續(xù)滴定至藍色消失。
